Hloubkový pyrotechnický průzkum geofyzikální metodou — detekce leteckých pum a dělostřelecké munice v hloubkách mimo dosah běžných detektorů kovů.

Princip metody a její využití

K zajištění hloubkového pyrotechnického průzkumu, například k detekci nevybuchlé letecké pumy, je výhodné využít magnetometrie. Jedná se o geofyzikální metodu pracující na principu měření intenzity magnetického pole země. Jednou z jejích aplikací je detekce ferromagnetických (železných a ocelových) objektů, tedy v našem případě munice.

Jedná se především o detekci leteckých pum a dělostřelecké munice ve větších hloubkách, které jsou pro běžné detektory kovů a minohledačky mimo jejich detekční dosah. Konečným výstupem z provedeného měření je pak mapa vertikálního gradientu magnetického pole země.

Magnetometrie ve srovnání s klasickými detektory kovů (minohledačkami) detekuje pouze ferromagnetické materiály, je však schopna detekovat předměty ve výrazně větších hloubkách v řádu metrů. Neméně důležité je to, že umožňuje tisk mapových výstupů jako doklad o provedených průzkumných pracích.

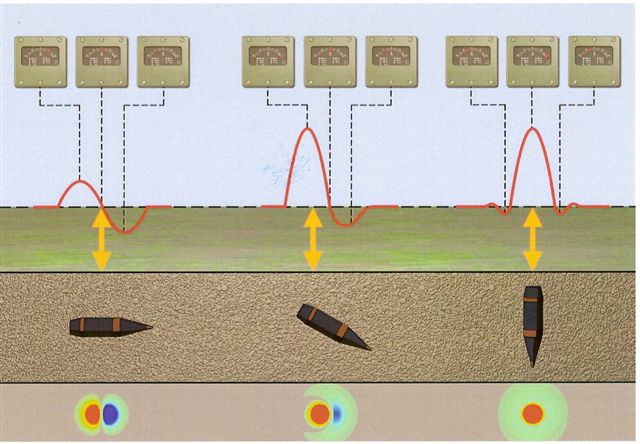

Schéma principu magnetometrické metody — Princip metody

Vybavení

Detekční systém

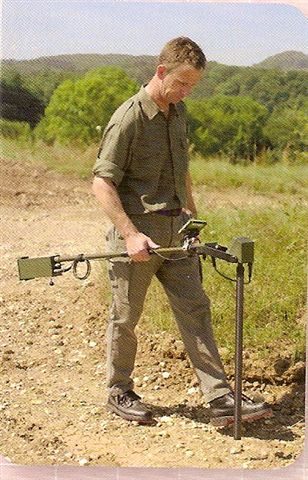

Naše společnost používá magnetometr EL 1303 D2 německé firmy Vallon. Detekční systém se skládá z:

Magnetometr EL 1303 D2
Magnetometr německé firmy Vallon.

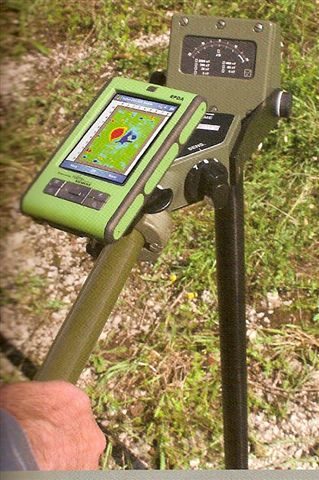

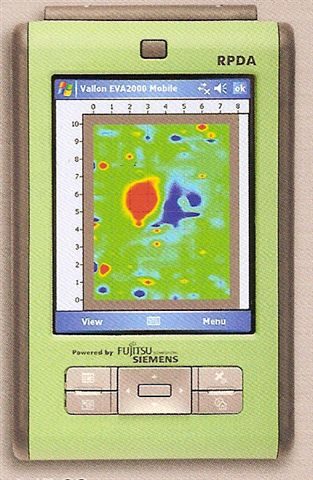

Terénní počítač VFC2
Slouží k ukládání dat a jejich základnímu zpracování.
GPS Omnistar 8305HP
Navigační/poziční systém pracující s přesností +/− 10 cm.
Software Vallon EVA 2000
Vyhodnocovací software pro podrobné zpracování terénních dat.

Postup

Jak měření a vyhodnocení probíhá

1
Měření zájmové plochy
Po prozkoumání zájmové plochy lze prvotní informace získat okamžitě na místě z počítače VFC2. Tuto schopnost nabízí tento systém jako jediný.
2
Zpracování dat

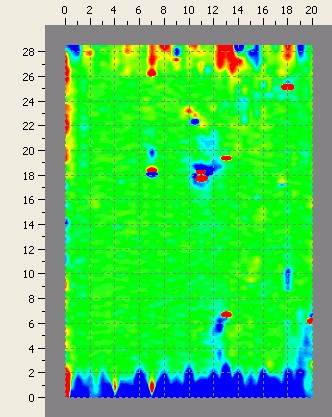

Podrobné zpracování terénních dat se provádí pomocí vyhodnocovacího software Vallon EVA 2000. Výsledkem je mapa vertikálního gradientu magnetického pole země a informace o pozici cíle.
3
Přenos dat zpět do terénu
Pokud byl při průzkumu využit systém GPS, lze po zpracování dat programem EVA 2000 datový soubor přenést zpět do terénního počítače, který ve spojení s GPS určí pozici jednotlivých detekovaných signálů.
4
Navigace k signálu

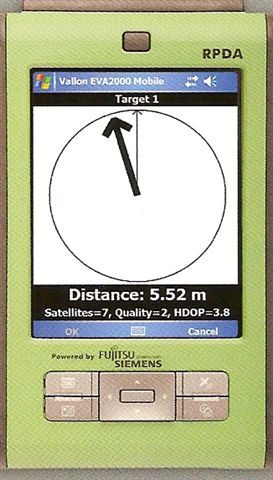

Poté, co operátor vybere pořadové číslo signálu a zvolí funkci „naviguj na“, se na displeji objeví šipka směřující k hledanému místu a ve spodní části obrazovky se zobrazí údaj o vzdálenosti.
5
Přesné zaměření

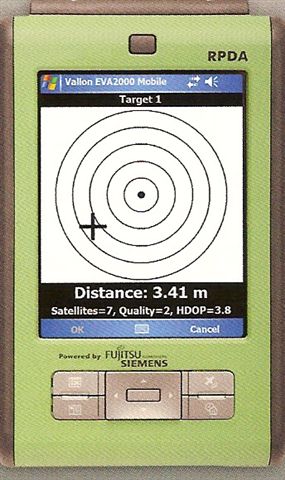

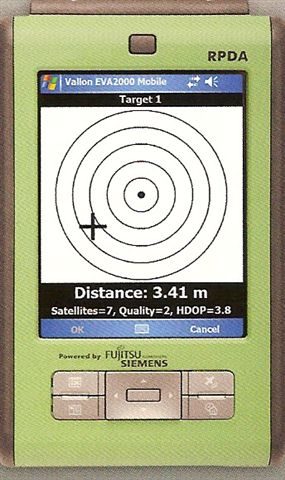

Pokud se operátor přiblíží na 5 m a méně od hledané pozice, na displeji se objeví soustředné kružnice. Bod uprostřed je hledané místo, křížek pozice operátora.
6
Export do satelitních snímků

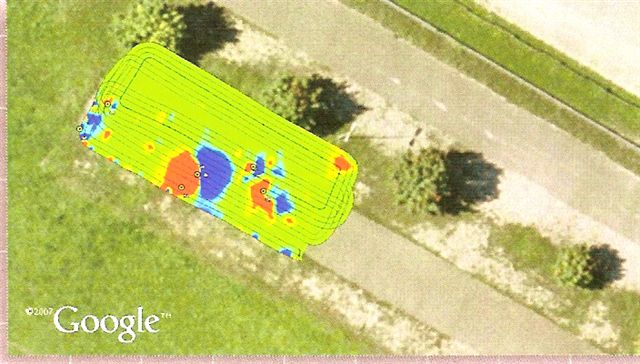

Systém dále umožňuje automatický export dat (map magnetického pole země) do satelitních snímků Google.
